SDS1000X HD進行了軟件與硬件上的升級，作為一款深受電子愛好者、教育客戶以及工程師喜愛的高分辨率示波器，SDS1000X HD在保持高性價比與具有諸多基本功能的基礎上，諸多指標有一定程度上的提升：采樣率將由1GSa/s提升至2GSa/s，波形還原更真實，參數測量更精準；Sequence模式下，波形捕獲率最高由400,000wfm/s提升至500,000wfm/s，觸發事件的間隔由2.5μs提升至2μs，異常事件捕獲概率更高，除此之外，還有部分功能也進行了升級。

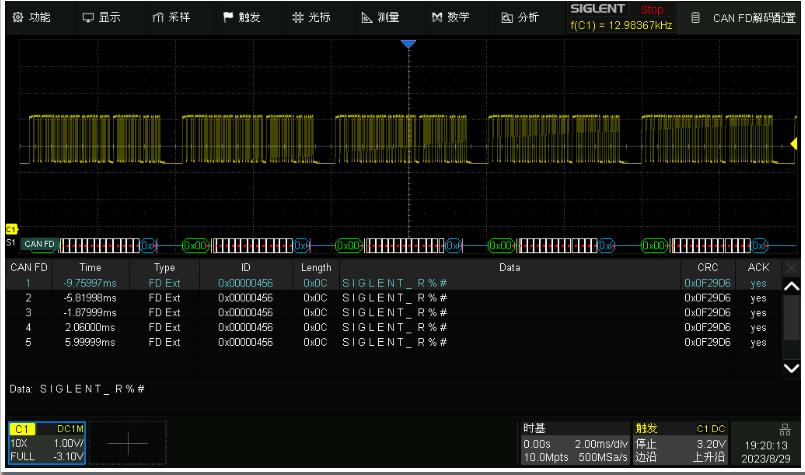

新款SDS1000X HD在保持標配IIC、SPI、UART、CAN、LIN的基礎上，還新增標配FlexRay（僅解碼）與CAN FD（僅解碼）。FlexRay是一種用于汽車的高速的、可確定性的，具備故障容錯能力的總線技術，它將事件觸發和時間觸發兩種方式相結合，具有高效的網絡利用率和系統靈活性特點，而CAN FD協議作為一個新興的車載網絡技術具備低成本、高可靠性、高傳輸速率等優點，廣泛應用于動力、底盤、安全系統等。

電源分析：助力電源設計與評估

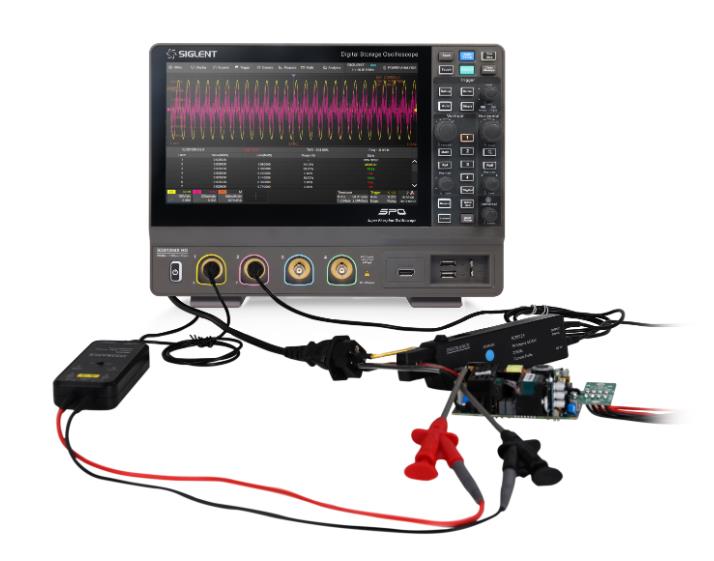

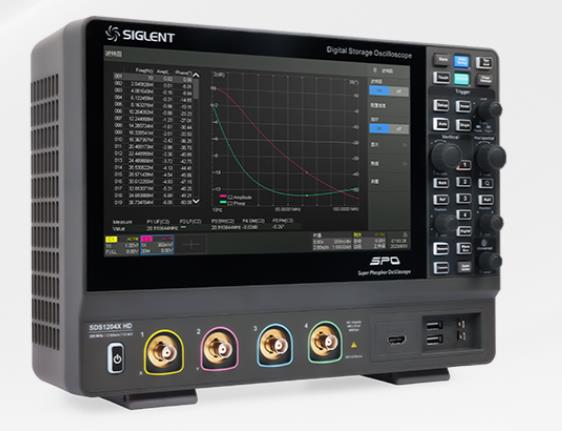

電源分析功能能夠幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量, 諧波, 浪涌電流, 開關損耗, 輸出紋波, 瞬變響應等，選擇電源分析功能后，可根據連接指南正確連接電壓和電流探頭，此外，和波特圖軟件相配合還可以對電源環路響應進行測量分析，在一定情況下可取代昂貴的網絡分析儀，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域。

• 模擬帶寬：70MHz，100MHz，200 MHz
• 垂直分辨率：12-bit
• 實時采樣率： 2 GSa/s
• 存儲深度： 100 Mpts/ch（單通道模式）
• 波形捕獲率：500 000幀/秒(（Sequence 模式）
• 低本底噪聲：200 MHz全帶寬下低至70 μVrms

SDS1000X HD系列高分辨率示波器型號和主要參數

• ? SDS1000X HD_Datasheet_CN01D.pdf
