N36300系列可編程直流電源是一款高性能、高功率密度的桌面式直流電源，具備寬范圍設計以適應不同測試需求。N36300系列具備高速動態響應、高精度輸出及測量，以及豐富的測試功能與多種通訊控制方式，并采用19英寸2U半寬標準機箱，無論是實驗室桌面使用、系統集成還是產線測試，N36300系列可幫助客戶實現精準、可靠、簡單且高效的測試工作。

功能及優勢：

N36300系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N36300能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。

如圖一， 當待測組件在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當待測組件在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

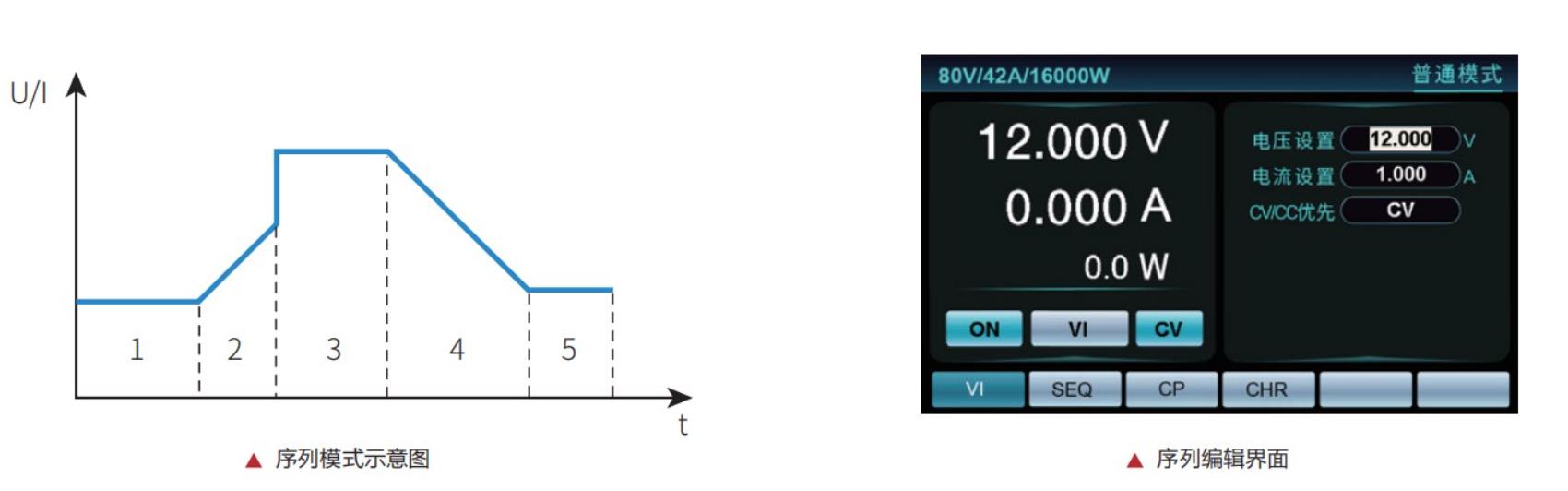

N36300電源提供了輸出復雜波形的功能，最大可以儲存10個序列文件，最多可以儲存1000個測試步驟，可用于電子產品長時間驗證、任意電壓電流波形測試等。

序列編輯允許用戶設置序列文件、總步數、運行次數、鏈接文件、步編號、設定電壓、設定電流以及運行時間。

產品特點：

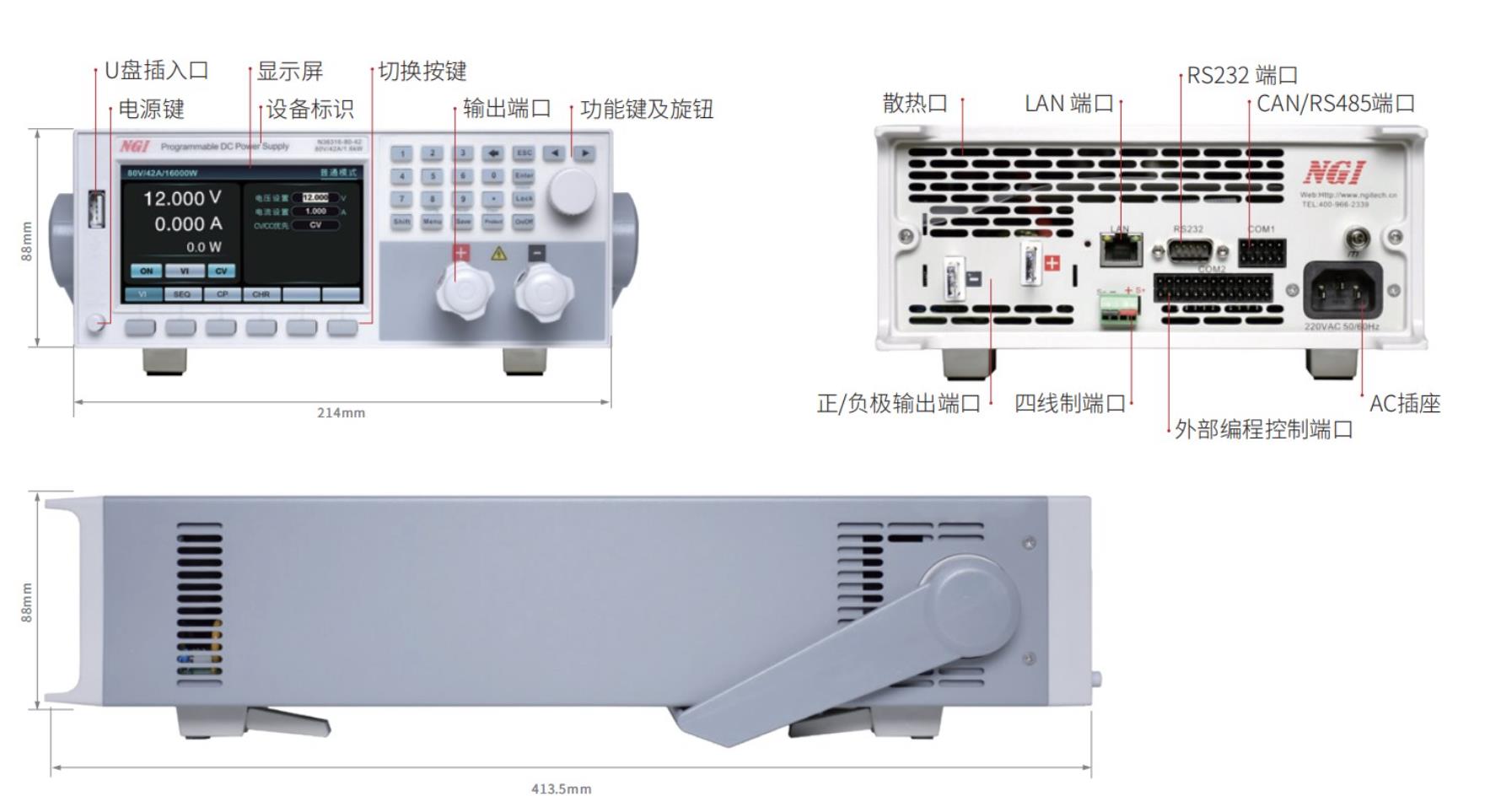

■ 桌面式設計，支持前后面板輸出
■ 寬輸出范圍，一臺可當多臺電源
■ 高速動態響應，電壓上升下降時間≤10ms
■ 電壓精度：0.03%+0.02%F.S.
■ 電流精度：0.1%+0.1%F.S.
■ 電壓、電流斜率可調，適應不同負載需求
■ 支持汽車波形模擬測試
■ CC&CV優先權選擇功能，適配各類待測物
■ 標配序列測試、電池充電測試、內阻模擬等功能
■ 標準?19英寸2U設計，桌面&集成系統均適用
■ 4.3英寸高清彩屏，本地/遠程控制，提供專用測試軟件
■ 標配LAN/RS232/RS485/CAN通訊控制
■ 支持Modbus-RTU、SCPI、CANopen標準協議

應用領域：

■ 研發、設計驗證

■ ATE測試系統

產品特點：

■ 桌面式設計，支持前后面板輸出
■ 寬輸出范圍，一臺可當多臺電源
■ 高速動態響應，電壓上升下降時間≤10ms
■ 電壓精度：0.03%+0.02%F.S.
■ 電流精度：0.1%+0.1%F.S.
■ 電壓、電流斜率可調，適應不同負載需求
■ 支持汽車波形模擬測試
■ CC&CV優先權選擇功能，適配各類待測物
■ 標配序列測試、電池充電測試、內阻模擬等功能
■ 標準?19英寸2U設計，桌面&集成系統均適用
■ 4.3英寸高清彩屏，本地/遠程控制，提供專用測試軟件
■ 標配LAN/RS232/RS485/CAN通訊控制

■ 支持Modbus-RTU、SCPI、CANopen標準協議

N36300 系列選型
