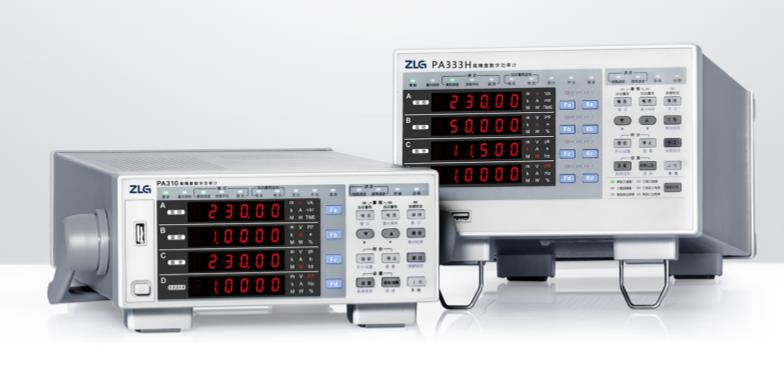

根據通道數的不同，PA300 系列高度功率計包含型號 PA310/PA310H（單通道）、 PA323/PA323H/PA333H(三通道)，具有 0.1%的功率測量精度，可滿足用戶從 5mA 小電流[注] 到 50A 大電流的測量需求；并采用 DSP + FPGA 雙核處理架構，快速、精確地計算信號的 諧波參數，同時具備 GPIB、USB、以太網等接口滿足用戶不同的測試通信需求。 注：PA310 電流最小量程為 5mA，PA323 電流最小量程為 500mA，PA323H 最小電流 100mA，PA310H/PA333H 電流最小量程為 1A。

PA300 系列高精度功率計適用于從生產線到研發領域的功率測量：

可用于 DC、單相 2 線、三相 4 線的測量；

可用于空調、電磁爐等家用電器；

可用于顯示器、打印機等辦公設備；

可用于 LED、電源、電池等能源設備；

可用于變頻器、大型空調等工業設備的節能性能的評估。

PA300系列高精度功率計的主要功能特性如下：

? 基本功率參數測量?？蓽y(cè)量電壓、電流、功 率、功率因數等基本功率參數，同時支持交 直流信號測量；

? 標配諧波測量功能。支持 IEC61000-4-7 諧 波測量，可分析信號中的諧波含量，如電 壓、電流、功率、相位角等，可顯示最大 50 次的諧波測量結果；

? 支持積分測量功能?？捎?jì)算 Ah、Ah+、Ah-、 Wh、Wh+、Wh-、積分平均有功功率、積分時間參數，可設置連續積分模式或普通 積分模式；

? 具有自動量程功能，可在指定幾檔量程內自動選擇或改變量程；

? 標配 USB Host 接口。可接入 U 盤等外部移動存儲器，長時間存儲電壓、電流、功 率、諧波等數據，并可將儀器的配置參數導入/導出；

? 全中文按鍵操作與顯示；

? 濾波功能。具有線路濾波和頻率濾波功能并內置 5.5kHz、9kHz 和 10kHz 的數字 濾波器，可以抑制基波測量時不需要的噪聲和諧波成分；

? 具有功率計 PC 端分析軟件。軟件可用于遠程控制和設置 PA300 系列高精度功率 計，獲取、顯示、分析和保存測量得到的數值、諧波和波形數據等；

? 具有測量值最大值保持功能，包括：電壓與電流的 RMS/PEAK 值、有功功率 P、 無功功率 Q 和視在功率 S；

? 高級別的功率測量精度：0.1%；功率計的功率、諧波、積分等數值都是通過電壓電 流的數據采集后運算得出的結果，功率計的功率測量精度直接影響這些測量結果的 準確度；

? 采樣頻率：PA310/PA310H 采樣頻率 500kS/s，PA323/PA323H/PA333H 采樣頻率 200kS/s；

? 帶寬：PA310/PA310H/PA323H/PA333H 帶寬 DC，0.1Hz~300kHz；PA323 帶寬 DC， 0.1Hz~100kHz；

? 50μA 低電流測量，可準確測量家用電器的待機功耗；

? 寬電流傳感器輸入量程：50mV~10V，可兼容更多傳感器，同時非常適合于間歇性 運行設備的功耗測量；

? 寬電流輸入量程：5mA~20A,大電流測量高達 50A；

? 數據更新率最快可達 100ms。PA300 系列高精度功率計可自由更改數據刷新率： 100ms、250ms、500 ms、1s、2s、5s、10s、20s、Auto，滿足不同頻率信號的測 量需求。

PA300系列功率計選型：
