E5072A ENA 矢量網絡分析儀，30 kHz 至 8.5 GHz，直接接入接收機。

專為滿足從研發到制造的嚴格要求而設計

Keysight E5072A 矢量網絡分析儀包含可配置的測試儀，可以探測內部信號源、接收機、橋接和分析儀測試端口之間的信號路徑。 這種直接探測能力不僅可以提高儀器靈敏度，還能添加元器件或外設來滿足各種應用的需求。 E5072A 具有出色的通用性、速度和精度，適用于對無源和有源元器件（如天線、濾波器和大功率放大器）進行完整的性能表征。

• 從 30 kHz 到 4.5 GHz 或 8.5 GHz 各種頻率范圍任您靈活選擇；2 端口
• 130 dB/151 dB 寬動態范圍以及可以直接探測接收機的優點，有助于提高測量精度、良率和裕量
• 在進行完整的 2 端口校準、掃描 401 個點的條件下只需 7 ms 即可完成測量，顯著提高吞吐量
• 優異的溫度穩定度（0.005 dB/°C）可以縮短校準時間

• 具有 -109 至 +20 dBm 的寬廣信號源功率范圍，讓測試變得更加靈活，適合用于表征線性和非線性器件
• 測試儀配置簡單，可以測試內部信號源、接收機、橋接和分析儀測試端口之間的信號路徑

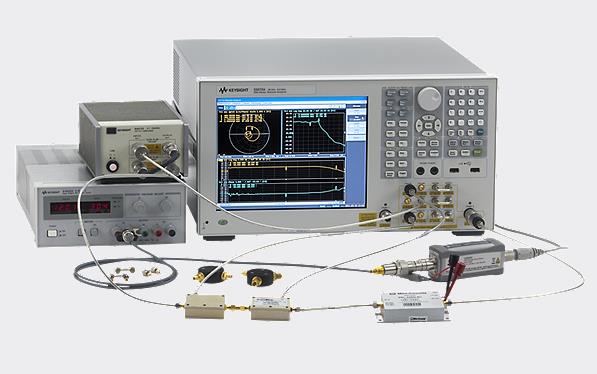

大功率測量

在真實條件下表征器件需要進行大功率測量。 如果網絡分析儀的測試端口連接了外部放大器和衰減器，進行這樣的測量會非常麻煩。 E5072A 的測試端口可以提供最高 +20 dBm 的功率，因此減少了使用外部電源的需求。 如果要進行 +20 dBm 以上的測量，E5072A 的可配置測試儀能夠提供直接的信號源和接收機路徑，從而簡化使用外部器件時的測試設置和誤差校正。

軌跡噪聲：0.003 dB rms

類型：Benchtop
