MSO5000系列數字示波器是基于RIGOL UltraVision II代技術的高性能經濟型數字示波器。

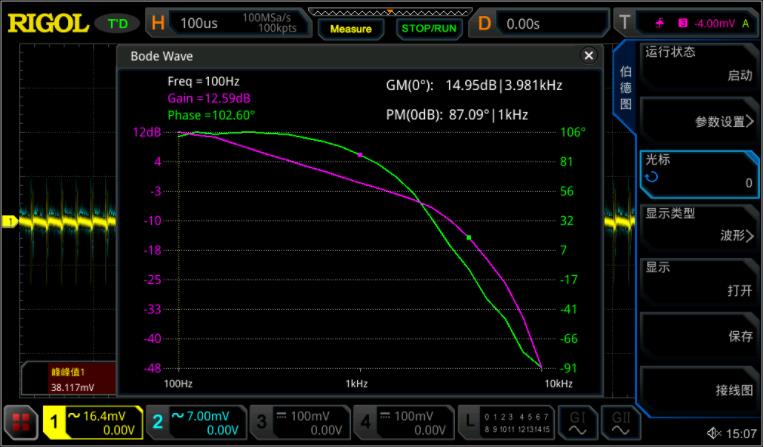

開關電源環路分析功能——伯德圖(需要選配MSO5000-AWG選件)

MSO5000伯德圖功能，可以直觀地提供測試曲線及數據，幫助工程師通過分析相位裕度和增益裕度等參數，快捷判斷系統穩定性。

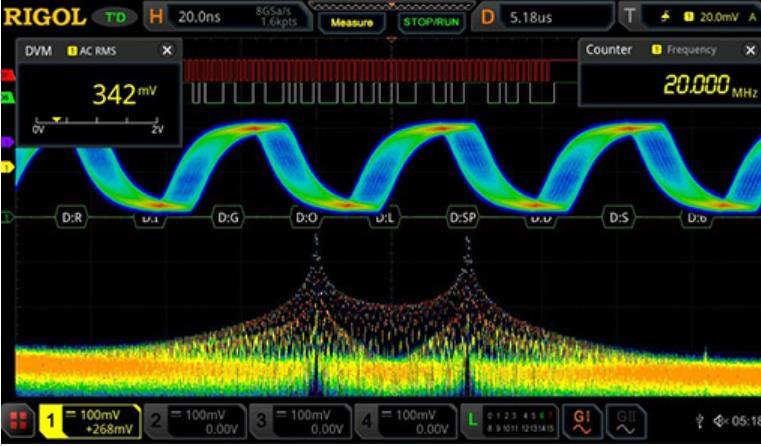

七合一集成示波器

集7種獨立儀器于一體，包括一臺示波器、一臺16通道邏輯分析儀、一臺頻譜分析儀、一臺任意波發生器(選件)、一臺數字電壓表、一臺高精度頻率計和累加器以及一臺協議分析儀。

9英寸多點觸控電容屏

9英寸多點觸控電容屏，支持多種手勢操作，給使用者提供最大限度優化地交互體驗。

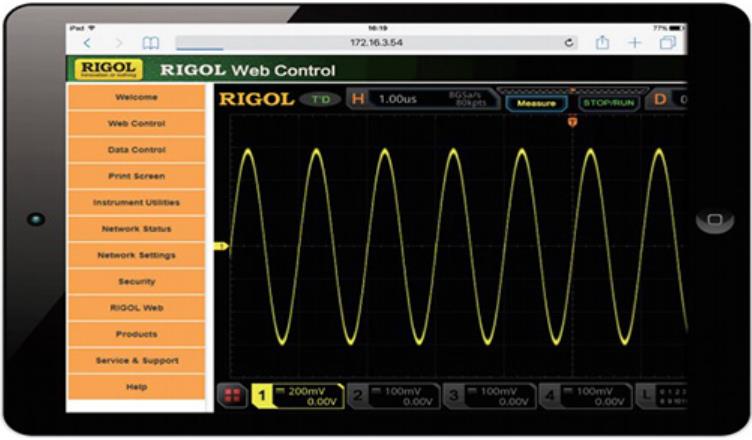

便捷的Web Control遠程控制

用戶只需在Web瀏覽器的地址欄內輸入示波器的IP地址，就可以打開Web Control控制軟件，輕松搞定遠程控制。

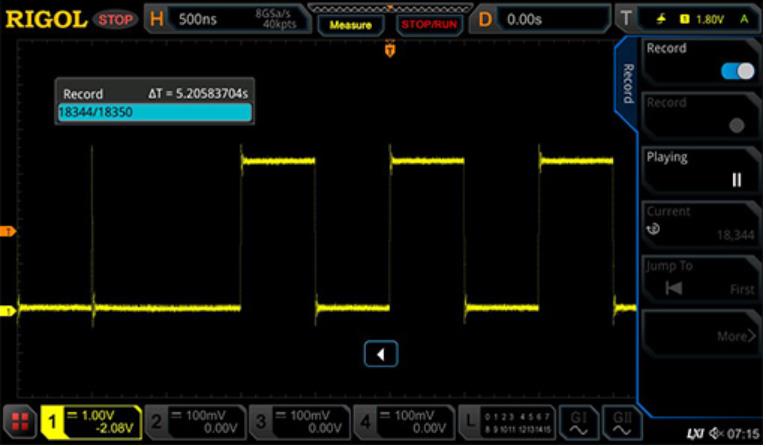

支持多達45萬幀硬件波形錄制分析

硬件波形錄制功能采用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。

波形捕獲率高達每秒50萬次

高達500,000wfms/s 的波形捕獲率，可以快速地發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

超高的采樣帶寬比

MSO5000系列提供了350MHz帶寬下最高8GSa/s的實時采樣率，約23倍的采樣帶寬比使其在同級別示波器產品中占據領先地位，同時具備200Mpts的超長波形存儲深度。

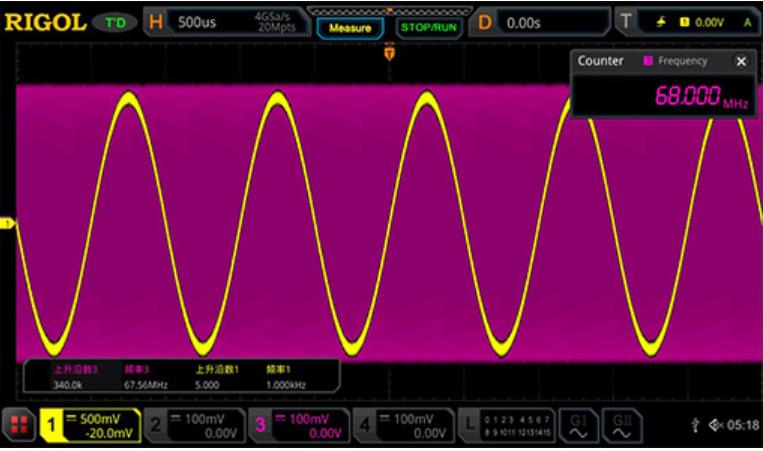

全內存硬件測量

同時觀察并準確測量?jī)陕奉l率相差很大的信號，全內存硬件測量可以在具有340k個上升沿的波形中測得準確的頻率值。

數字示波器 MSO5000 系列特點：

 模擬通道帶寬：350 MHz、200 MHz、100 MHz和70 MHz，支持帶寬升級 選件

 2或4個模擬通道（模擬通道數可升級），標配16個數字通道（需選購探頭）

 實時采樣率最高達8 GSa/s

 最高存儲深度達200 Mpts（選件）

 波形捕獲率高于500,000個波形每秒

 多達41種波形參數自動測量，更提供全內存硬件測量功能

 豐富的串行協議觸發和解碼功能

 多達45萬幀的硬件實時波形不間斷錄制和回放功能 獨立的搜索、導航按鍵和事件列表

 內置高級的電源分析軟件（選件）

 支持伯德圖環路測試分析功能（選件）

 集7種獨立儀器于一身，包括：示波器、邏輯分析儀、頻譜分析儀、任意波 發生器、數字電壓表、頻率計和累加器、協議分析儀

 9英寸多點觸控電容屏，256級波形灰度顯示，帶彩色余輝

 豐富的接口：USB Host & Device、千兆LAN(LXI)、HDMI、TRIG OUT、 USB-GPIB

 支持Web Control遠程命令控制

 獨有的在線版本升級功能

 精致小巧的工業設計，便捷的操作

數字示波器 MSO5000 系列快速選型：
