前言：

動態特性是功率器件的重要特性，在器件研發、系統應用和學術研究等各個環節都扮演著非常重要的角色。故對功率器件動態參數進行測試是相關工作的必備一環，主要采用雙脈沖測試進行。

支持的器件封裝類型

長期以來，針對分立器件的測試系統選擇很少，其中一個原因是分立器件的封裝種類很多導致開發成本和硬件成本高，特別對于貼片封裝器件更是如此。市面上大多數測試系統僅支持TO-247、TO-220這樣的插件器件，無法對其他封裝形式的器件進行測試，極大地限制了測試系統的應用場景。

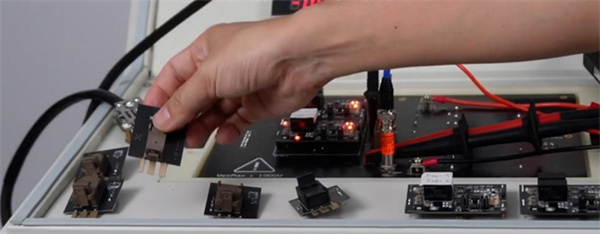

針對這一問題，泰克科技推出的功率器件動態參數測試系統DPT1000A采用轉接板的方式滿足了絕大多數封裝形式分立器件的測試需求。轉接板上采用socket對器件進行電氣連接，轉接板再插入到測試電路上的socket上，能夠方便快速地實現被測器件及不同封裝的更換。

滿足的測試電壓、電流范圍

合適的測量?jī)x器是測試系統能夠獲得精準的測試結果的基礎，主要包括示波器、電壓探頭、電流探頭。我們可以看到一些測試系統在測量?jī)x器選擇上存在很大的問題，例如：

使用基礎示波器測量高速M(fèi)OSFET、高速IGBT、SiC MOSFET，由于帶寬和采樣率嚴重不足導致測試結果與實際值偏差較大

使用ADC位數為8bit的示波器測量高電壓、大電流器件，由于分辨率低導致測量值精度差

使用高差分探頭測量驅動波形，導致波形噪聲大、震蕩嚴重

使用羅氏線圈測量SiC MOSFET的端電流，由于帶寬嚴重不足導致測試結果與實際值偏差較大

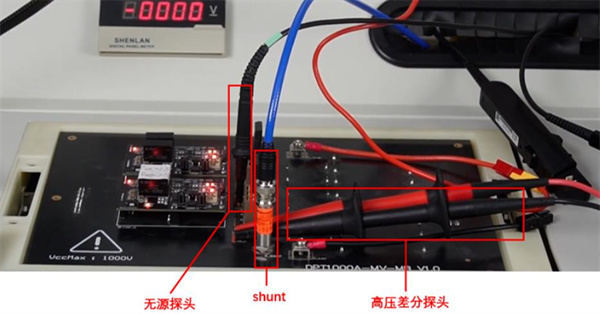

泰克針對被測信號的特征在功率器件動態參數測試系統DPT1000A選擇使用了合適的測量?jī)x器以提升測試結果的精度。示波器選用MSO5B系列，帶寬最高可達2GHz、記錄長度高達500M并具備12位ADC，可滿足高速開關對帶寬的要求且具備較高的采樣率、更低的噪聲和更高的垂直分辨率。柵極波形測量選用無源探頭，帶寬可達1GHz、衰減倍數小并具備MMCX接口，可精準測量下管的驅動電壓，并降低了接地線的影響。

端電壓測量選用高壓差分探頭，在滿足寬電壓測量范圍的同時具有更大的輸入阻抗，提供了安全的測試保障。端電流測試選用shunt電阻，其帶寬達到1GHz以上，能夠滿足高速器件對帶寬的要求。
